环氧富锌底漆从产品本身来说返锈的可能性是非常小的，因为环氧富锌底漆与基材之间的附着力衔接非常好，它的抗腐蚀性能、耐化学性能更是优异。但是为什么还是会出线返锈情况呢？

施工问题：环氧富锌底漆返锈

时间：在底漆与面漆的涂装间隔内出现

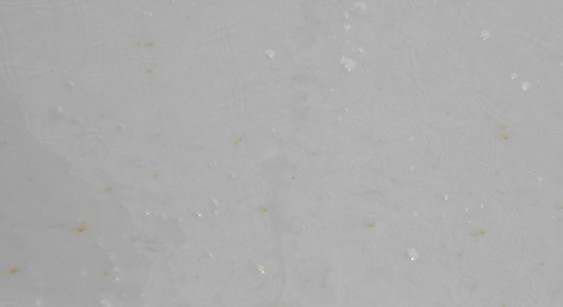

状况：点锈（如图所示）

问题原因分析：

第一：产品质量

1、环氧树脂含量不足，颜填料含量过多，容易造成漆膜在钢铁表面的附着力不够。

2、环氧富锌底漆是目前重防腐领域应用最为广泛的涂料，但市场上有很多环氧富锌底漆中锌含量没有达到国家标准（国标干膜锌粉含量70%）。

第二：施工问题

俗话说七分施工三分漆，说明施工因素对油漆的最终防护非常重要，而且环氧富锌的返锈问题一般都是由于施工的不注意造成的。

 1、漆膜厚度太薄，小于基材表面的粗糙度太多。环氧富锌底漆作为防腐防锈底漆的漆膜厚度应在50um-70um左右。

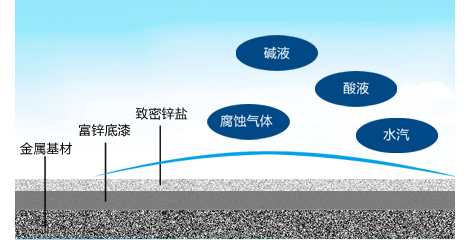

 2、在粗糙度不足的表面，施工高锌粉含量的富锌底漆，也会因附着力不足，遇上下雨的情况返锈。（在没有涂刷面漆的情况下，高锌粉含量的富锌底漆暴露漆膜会出现锌盐）

 3、环氧富锌底漆不可以在空气湿度大于85%以上的环境下施工；高湿度情况下，钢铁表面会形成一层肉眼不可见的水膜，在此情况下施工，过后很容易返锈。

 4、不可以用海砂进行喷砂处理；海砂中含有大量氯离子，是电化学腐蚀的主要因素。

延伸阅读：环氧富锌底漆的主要用途

●适用于大气环境下，钢铁构件的防腐防锈底漆，特别是严苛的腐蚀环境、或者中长期的耐候需求情况下。

●重防腐涂层的配套底漆，有阴极保护作用，适用于储罐、集装箱、钢结构、钢管、海洋平台、船舶、海港设施以及恶劣防腐蚀环境的底涂层等。
