总是会有人在施工中碰到疑问：为什么钢构表面，刷上油漆就掉落下来呢？其实，很多客户不知道油漆喷涂出现“咬底”“脱落”现象，大多跟油漆本身关系不大，主要是由于施工细节问题或者底漆和面漆不配套造成的。下面，我就把我个人总结的十点产生原因及处理方法分享给大家。

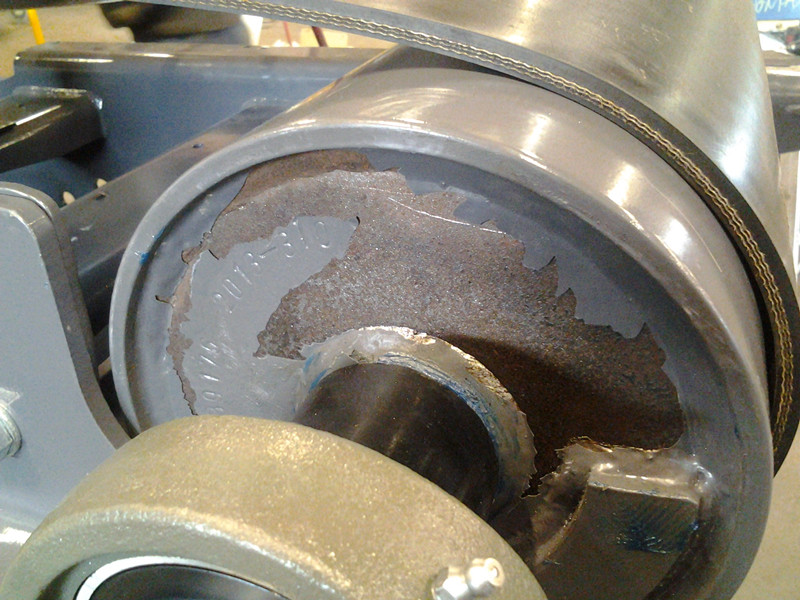

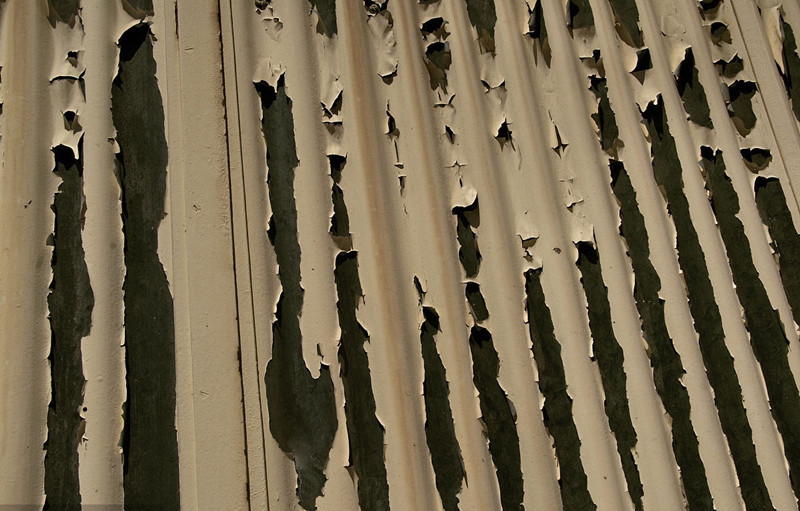

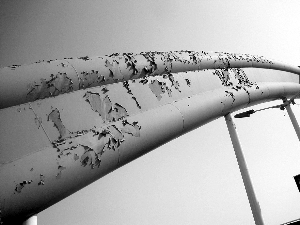

油漆由于涂层和工件表面或新旧漆层之间丧失了附着力，涂层表面形成小片或鳞片脱离，称为“剥落”。当涂层和表面间的附着力完全丧失，使漆膜整张掉落，称为“脱落”。如下图所示：

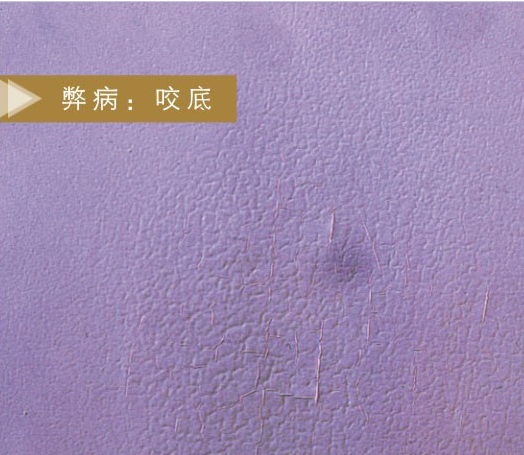

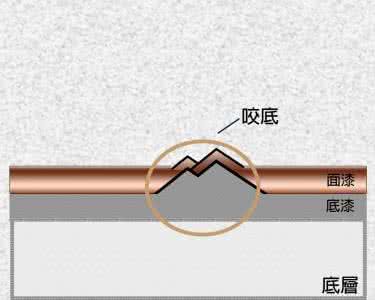

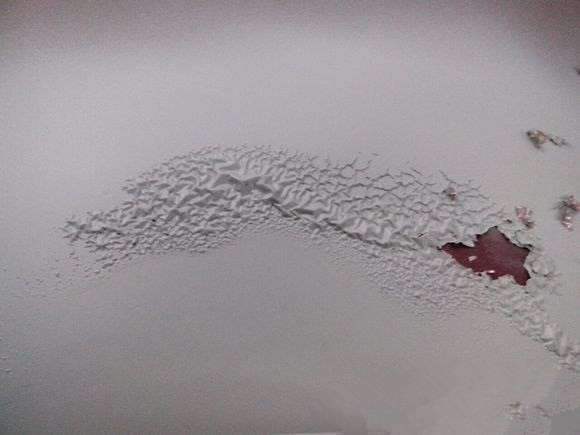

咬底，是在已经喷完底漆的涂层表面喷涂第一道面漆时，会发现底漆涂层的漆膜过分变软、溶胀以至起皱脱离底材表面的一种现象。如下图所示：

漆膜脱落或咬底的原因有很多，总结归纳如下：

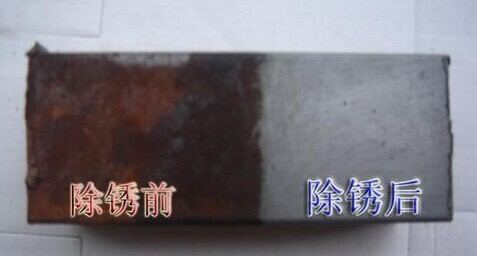

原因一：基材表面未严格按照要求进行处理：喷砂除锈后表面灰尘清理不到位，底漆与金属表面未能有效结合。喷砂除镀等级不够，如无机富锌底漆要求除白，即达到Sa2½以上，如除锈程度不满足要求，底漆将出现脱落现象。喷砂后间隔时间过长才涂底漆，造成水分、潮气侵入钢板中。被涂工件表面过分光滑，涂漆前未经表面处理或处理不彻底，表面残存水分、油污、氧化皮等。

防治方法：喷砂严格按等级要求进行，注意喷砂和涂底漆之间的间隔时间，不允许超差。如果不需要进行喷砂除锈的，光滑基材表面要用砂纸打磨成平光，对水分、油污、氧化皮等要彻底清除。

原因二：双组份漆搅拌不均匀，熟化时间不够。

防治方法：认真规范按要求搅拌、熟化。

原因三： 底漆选择不对造成油漆脱落。如漆膜过硬，使面漆不易粘合或底漆光泽太大等原因。

防治方法：选用与底漆配套的中间漆或者面漆产品。

原因四：油漆或稀料变质

防治方法：严防使用变质涂料、稀料。

    原因五：环境温度或湿度超标。

    防治方法：掌握环境温度、湿度要求。

原因六：底漆和面漆不配套，发生反应。俗称“咬底”。

防治方法：避免底面涂层使用不配套的油漆，如底漆用醇酸系列的，面漆用丙烯酸或环氧系列的，容易引起咬底现象。底漆和面漆配套使用很关键，一般同系列面漆和同系列底漆配套使用。另外，防腐性能好的环氧底漆和性能一般的醇酸面漆，在正确施工的情况下，也不会出现“咬底”现象，但防腐性能一般的醇酸底漆和性能好的丙烯酸面漆、环氧面漆，就会出现“咬底”现象。一般认为，不是同一系列的底漆和面漆配套，底漆一定要用防腐性好的，面漆可以差一些。

原因七：底漆因施工、吊装等原因脱落，未能按规范要求修复底漆。

防治方法：补漆时注意扩大修补面积。

原因八：漆膜过厚或漆膜层间干得不透，使底漆涂层起皱造成的，或者涂刷过程中遇到水气等。

防治方法：面漆层不宜过厚，一次涂层不超过30um。待底漆干燥后再涂面漆。化工烟雾或户外环境中，选用快干涂料缩短干燥时间；如果无法避免需在潮湿环境施工，可使用本洲牌湿固化涂料。

原因九：耐高温的环境和涂装要求，却使用非耐高温材料。

防治方法：购买正规的产品。

    原因十：镀锌件、不锈钢、铝材表面使用常规底漆引起底涂和基材不能充分结合。

    防治方法：对该类基材表面进行打磨处理增加毛糙度，或使用专用的本洲牌镀锌板表面专用底漆、本洲牌不锈钢表面专用底漆、本洲牌铝材表面专用底漆，可有效防止漆膜脱落。
