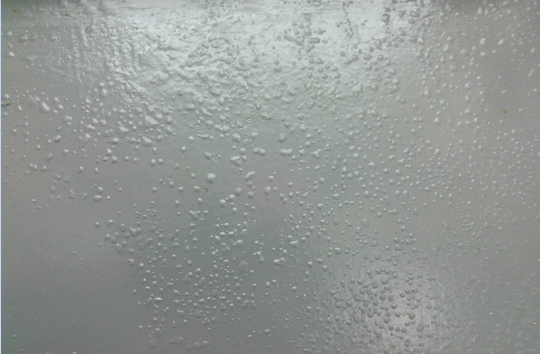

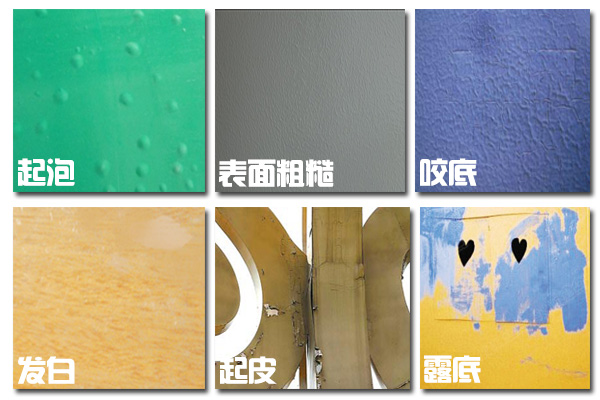

油漆漆膜表面会有很多问题，比如：起泡、表面粗糙、咬底、发白、起皮、露底等，今天我们就来聊聊涂料涂层为什么起泡？

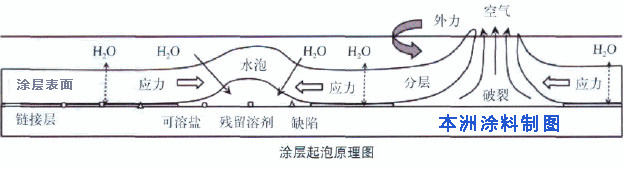

一、起泡的原理

起泡是因为涂层局部失去附着力，受泡内气体或液体的压力离开基底 ( 底材或下涂层 ) 鼓起，使涂膜呈现似圆形的凸起变形。

二、起泡必须具备两个条件

●一是涂层具有透水透气性，所有的涂膜都不例外，只不过随涂料品种不同，透水速度有差别而已。

●二是涂层与底材之间存在附着缺陷，如润湿不良、漏涂、尘土、油污、可溶性物质等。

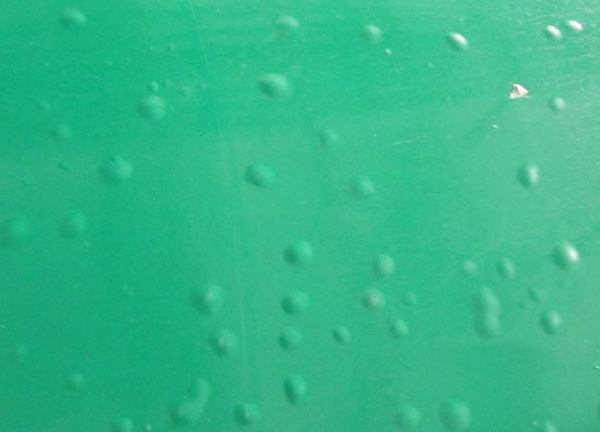

三、起泡的原因分析

（1）基材表面处理不当

●基材表面沾染蜡质、油污、尘土、可溶性盐等物质，这些物质的存在会导致涂层薄弱部位的产生，潮气会向着涂层附着力低的地方渗透而起泡。

●基材表面有潮气、水珠或挥发性液体存在。

●表面处理时，工件凹处有锈、潮气等，造成涂膜干燥后，这些地方的涂层与基材表面附着不牢，潮气积聚于低附着力区域，使这些区域中积聚液相或气相。

●吸湿性物质或水份残留

吸湿性物质包括：

①底漆中的可溶性颜填料。

②底材或涂层表面的可溶性盐份，多由磨料及环境污染所致。富锌底漆暴露后也会产生可溶性锌盐。

③其它吸湿性物质，可能包括：缓蚀剂/防锈剂、不恰当的表面处理剂或清洗剂等等。

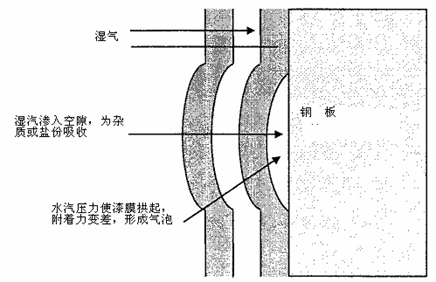

在表面有水、冰及表面结露的情况下涂装。由于吸湿性物质的存在，水汽透过漆膜，在内部形成相对浓缩的溶液，造成因渗透压引导起的起泡，这种泡的典型特征是里面有液体。

（2）溶剂残留

这种现象多出现于烘干性涂料喷涂后，湿膜闪蒸时间过短及烘干升温过程中，初期温升过快或因喷涂湿膜过厚，且湿膜表干过快，造成底层溶剂挥发不畅；

双组分聚氨酯涂料，配漆时产生的气泡未消失，气泡溢出时涂膜已失去流动性，此时也会出现起泡现象。特别是涂料、溶剂中含有微量水时，更易产生此类弊病。

另外底漆未干时，涂刷快干面漆，也会封闭底漆中的溶剂，造成溶剂残留。

品质保障

颜色定制
